長飛光纖光纜股份有限公司股票代碼：601869.SH / 06869.HK











































































產品中心




































小型化色散補償模塊



在光纖通信和光纖激光器等應用中，色散管理是調控脈沖和非線性等光學特性的重要手段。長飛光系統公司提供的小型化色散補償模塊能為標準單模光纖(G.652)在C波段內進行色散及色散斜率補償，優化系統殘余色散、提升光傳輸系統性能。
























產品應用


  • G.652標準單模光纖長途和城域通信系統
    •

  • DWDM傳輸系統
    •

  • SDH傳輸系統
    •

  • CATV有線電視系統
    •

  • 色散調節
    •



產品特點


  • DWDM系統寬波段色散補償和極低的殘余色散
    •

  • G.652光纖C波段100%斜率補償（標準值）
    •

  • 模塊小型化
    •

  • 低插入損耗
    •

  • 低偏振模色散
    •

  • 性能指標通過Telcordia GR-2854-CORE標準認證
    •

  • 可靠性通過Telcordia GR-1221-CORE標準認證
    •

  • 可提供不同的包裝樣式、連接器類型和跳線長度
    •



色散補償與色散斜率補償
在特定波長獲得色散補償，應滿足以下關系式：





  • DTF×LTF +DDCF×LDCF = 0
    •

  • DTF：傳輸光纖的色散
    •

  • LTF：傳輸光纖的長度
    •

  • DDCF：色散補償光纖的色散
    •

  • LDCF：色散補償光纖的長度
    •




在波段內獲得色散斜率補償，應滿足以下關系式：





  • STF×LTF +SDCF×LDCF = 0
    •

  • STF：傳輸光纖的色散
    •

  • SDCF：色散補償光纖的色散
    •




根據以上兩個關系式，獲得色散補償和色散斜率補償，應滿足以下關系式：RDSDCF = SDCF / DDCF = STF / DTF

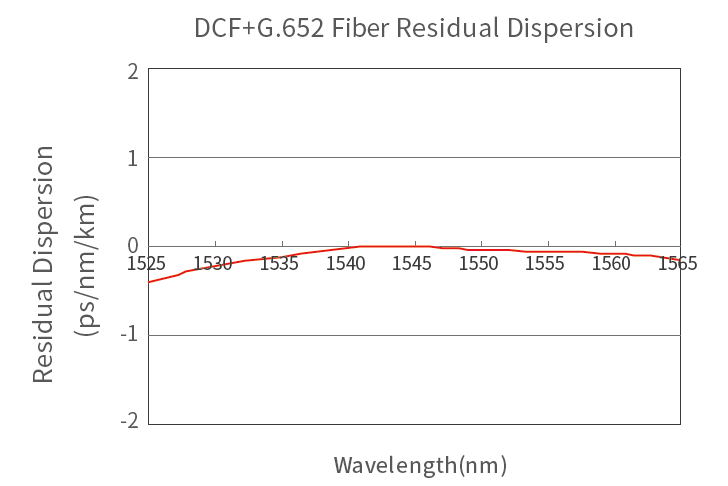

圖為以上補償傳輸鏈路的典型殘余色散：






?


非線性特性








參數




最小值




最大值










布里淵散射域值(dBm)




4




-








非線性系數(n2/Aeff)(W-1)




-




1.4*10-9








有效面積(Aeff)(μm2)




20




-








最大輸入光功率(dBm)




-




23









?

?




環境特性






項目




最小值




最大值










使用溫度范圍




-5℃




70℃








存儲溫度范圍




-40℃




85℃








相對濕度




?




85%RH








環境/可靠性測試




符合Telcordia GR-2854和GR-1221標準








包裝樣式








包裝樣式




尺寸




連接器類型




跳線長度










Standard




185*175*36




LC/UPC或按照客戶要求




按照客戶要求








其它




中性包裝或按照客戶要求








訂購信息
當您訂購時，請注明以下要求：





  • 模塊描述
    •

  • 補償距離或者要求的色散值
    •

  • 包裝樣式
    •

  • 連接器類型和尾纖長度
    •

  • 特殊的參數要求
    •

  • 其他型號的光纖，比如G.655（LEAF）也可以進行色散補償
    •










規格參數






  • 性能指標-1?
    •










參數




ADCM-10




ADCM-30




ADCM-50




ADCM-70




ADCM-90




ADCM-110










1545nm色散(ps/nm)




-170+/-5




-500+/-15




-835+/-25




-1170+/-35




-1500+/-45




-1840+/-55








1545nm相對色散斜率(nm-1)




0.0036 +/- 10%








插入損耗(dB)




≤2.2




≤3.5




≤4.8




≤6.2




≤7.6




9.0








偏振模色散




≤0.3




≤0.4




≤0.5




≤0.7




≤0.8




≤0.9








偏振相關損耗(dB)




≤0.1




≤0.1




≤0.1




≤0.1




≤0.1




≤0.1








WDL(dB)




≤0.5




≤0.5




≤0.6




≤0.6




≤0.7




≤0.7








回?fù)p(dB)




Connector return loss < -45




Module return loss < -27









?





  • 性能指標-2
    •












參數




ADCM-20




ADCM-40




ADCM-60




ADCM-80




ADCM-100




ADCM-120










1545nm色散(ps/nm)




-340+/-10




-670+/-20




-1000+/-30




-1330+/-40




-1670+/-50




-2010+/-60








1545nm相對色散斜率(nm-1)




0.0036 +/- 10%








插入損耗(dB)




≤2.8




≤4.1




≤5.5




≤6.9




≤8.3




≤9.7








偏振模色散




≤0.3




≤0.4




≤0.6




≤0.7




≤0.8




≤0.9








偏振相關損耗(dB)




≤0.1




≤0.1




≤0.1




≤0.1




≤0.1




≤0.1








WDL(dB)




≤0.5




≤0.5




≤0.6




≤0.6




≤0.7




≤0.7








回?fù)p(dB)




Connector return loss < -45




Module return loss < -27









?



* ?注：1、插入損耗為應用波段(1525nm-1565nm)內的最大值。



? ? ? ? ? ?2、偏振模色散為在波段內用瓊斯矩陣法測量的平均差分群時延。



? ? ? ? ? ?3、其他補償長度的模塊可根據要求提供。













產品彩頁
