ACU

長飛 ACU 由可編程邏輯控制器(PLC)、工業交換機、電源、保護模塊和防護機柜組成，

具有三級控制模式，包括：

自動控制模式(低優先級)

實時采集傳感器信號，一旦出現環境指標報警，產生設備的聯動，為了降低環境指標波動誤產生設備聯動的 情況，ACU 在設備聯動功能中采用了聯動緩沖的機制：

• 任意一個或多個環境指標超標后，會立刻啟動風機，當所有環境指標在規定時間內保持正常后關斷風機

• 當液位超過設定閾值規定時間后啟動水泵，液位保持正常后會立刻停止水泵

• 任意一個或多個環境指標超標后，會立刻啟動照明，當所有環境指標在規定時間內保持正常后關斷照明

遠程手動控制模式(中優先級)

此模式將覆蓋系統自動控制策略：

• 現場運維人員可通過 ACU 外置觸摸屏監控工業現場環境指標、設備運行狀態，并可進行遠程控制，包括控 制設備啟停、設置參數等

• 監控中心通過 ACU 管理系統(詳見下文)遠程操控 ACU 及接入傳感器、工業設備

本地手動控制模式（高優先級）

當切換本地控制，此時系統自動控制模式和遠程手動控制模式無效，通過控制箱進行控制設備：

• 就地控制風機、水泵、照明等系統，提供啟停、調速、故障指示、本地 / 遠程手自動切換等功能

• ACU 管理系統

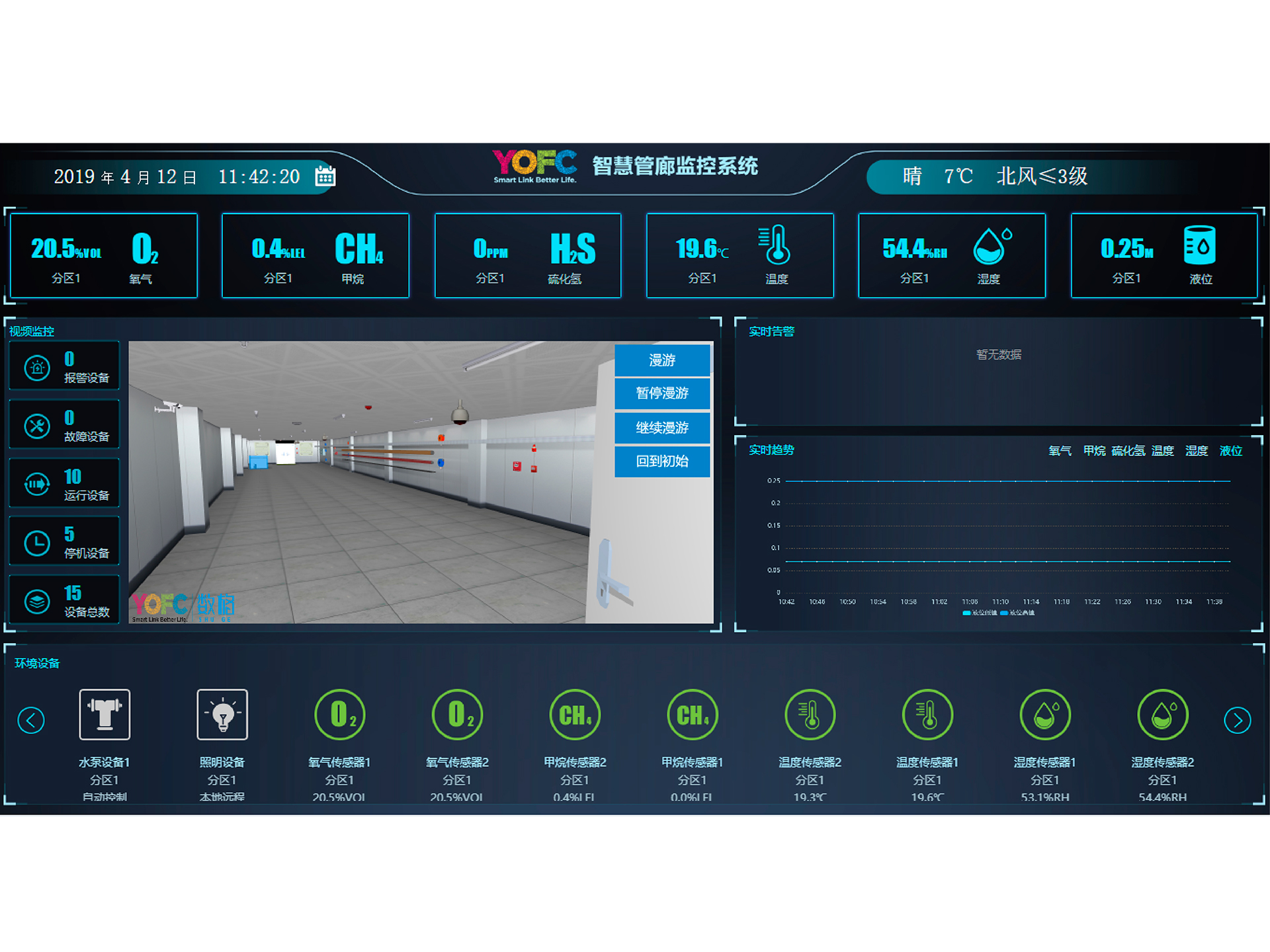

長飛ACU 管理系統是一款針對ACU 產品特點打造的物聯網管理平臺，系統引入了大數據、云計算、物聯網、
3D 可視化、移動互聯等信息技術，基于邊緣計算快速采集ACU 數據，對工業現場環境指標、工業設備運行狀態、
實時數據趨勢、報警與故障診斷等信息進行實時顯示，并提供數據統計與分析、設備遠程控制、運維管理等功能，
ACU 管理系統可基于全光網進行信息傳輸，具有通信時延小、傳輸安全等特點。

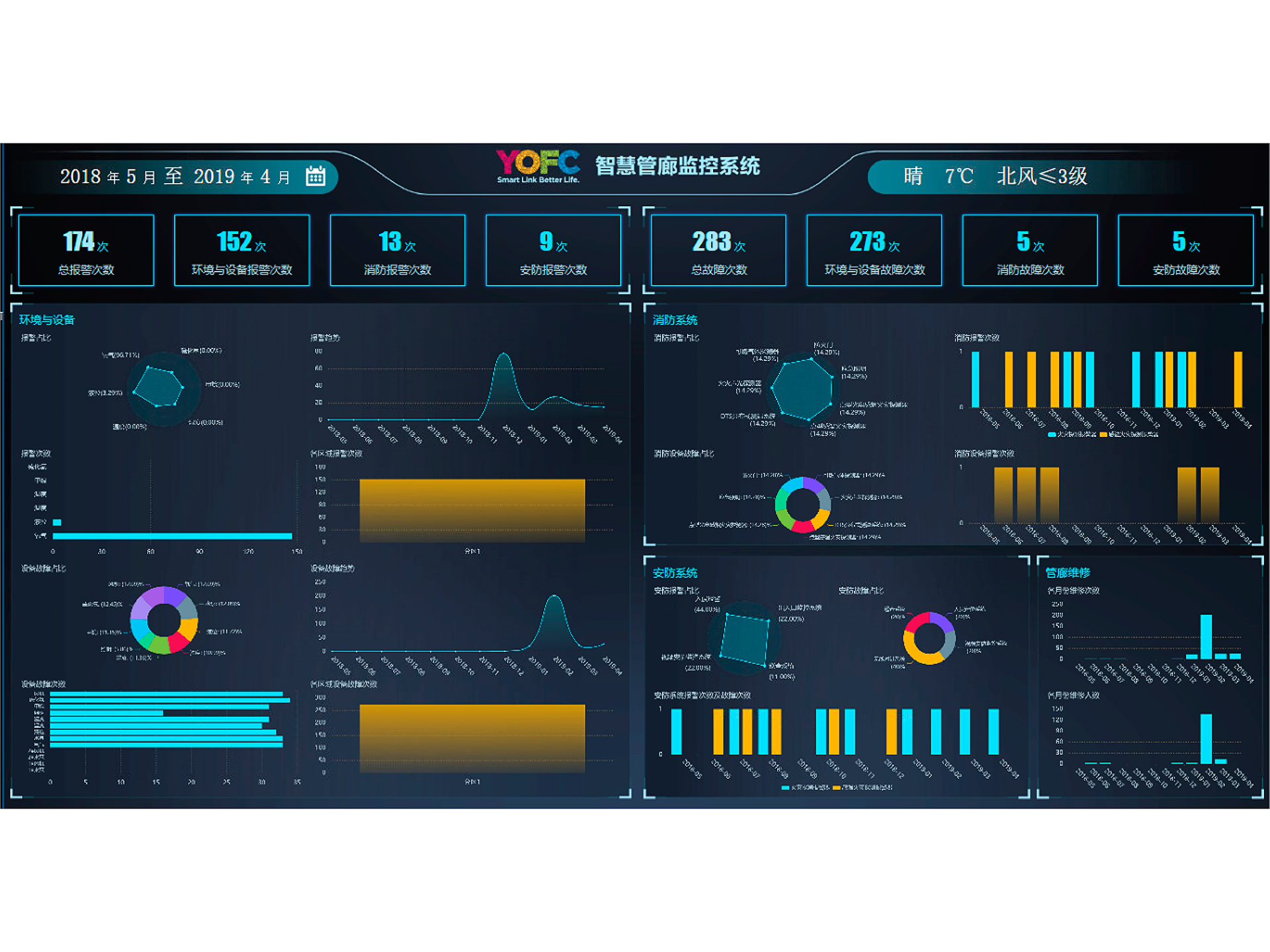

長飛ACU 管理系統采用雷達圖、條形圖、趨勢圖、餅圖、柱狀圖等形式，從多個維度對接入ACU、傳感器及

工業設備運行狀態、運維管理、報警、故障等信息進行統計，并且結合大數據分析技術，提供趨勢預測等功能。

產品應用

•   市政管廊

•   電力隧道

•   軌道交通

•   工業自動化

產品優勢

• 集數據采集、設備聯動、數據交換、遠程控制、組網接入、供電等功能于一體，為環境與設備監控提供一體化解決方案
• 基于可編程邏輯控制器（PLC）實現，運行安全、穩定、可靠性高、使用壽命長，后期運維壓力小
• 支持程序遠程下載、更新、升級，無需現場編程、調試，方便、快捷、高效
• 支持ModBus、EtherNet/IP、OPC 等主流工業通信協議，方便集成開發
• 可靈活擴展功能模塊，提供基礎版、經典版、高配版等典型配置方案，滿足各類管廊、隧道監控需求
• 采用工業級器件，防護等級最高達到IP68，抗電磁干擾，適用國內各類復雜的工程監控環境
• 根據客戶需求靈活配置并在工廠預組裝，降低現場施工不可控因素
• 采用壁掛式安裝，集成體積小，運輸、吊裝、施工方便

系統構成

系統功能

• 具有AI、DI、DO、ModBus、EtherNet/IP 等接口，可靈活組合和擴展
• 實時采集氣體、溫濕度、液位開關等傳感器信號
• 風機運行狀態實時監控，通過環境指標聯動風機控制
• 水泵運行狀態實時監控，通過液位聯動水泵控制
• 相關區域照明控制
• 視頻監控系統、工業電話、工業AP 等工業現場數據交換
• 為傳感器、視頻、電話等提供電源
