隨著我國經濟的快速發展，大型土木工程結構日益增多，如超大橋梁、大型水利工程、大型邊坡等，但土木工程結構在環境腐蝕、材料老化、疲勞效應和突發效應的作用下會產生損傷積累和安全隱患。為了保障結構健康，需要一種切實有效的監測手段對大型結構進行實時在線監測。

分布式光纖傳感技術以本質安全、抗電磁干擾、靈敏度高、空間連續測量、長距離、大范圍等優點成為結構健康監測的重要選擇之一。

分布式光纖應力應變監測系統由長飛公司與哈爾濱工業大學董永康教授及其團隊聯合開發，集激光技術、光纖布里淵散射技術、差分脈沖對技術、光時域反射技術、高頻信號采集技術等前沿技術于一體，配置自主研發生產的特種光纜，可實現溫度及應力的超長距離、超高精度及分布式實時監測。

長飛公司分布式光纖應力應變監測系統具有高空間分辨率系列、長距離系列和動態系列：

• 高空間分辨率系列：采用DPP-BOTDA技術，最高2cm空間分辨率，與國際最高標準接軌；具備溫度和應變厘米級檢測能力，同時具有斷纖報警功能，尤其適合小尺寸待測物的溫度和應變分布式監測，如光纖水聽器、飛行器、艦船、復合材料、古建筑等的溫度和應變監測；

• 長距離系列：最長130km傳感距離（環路260km），可實現與BOTDR的設備融合，實現單雙端的同時解調，尤為適合長輸管線、高壓線纜等長距離監測需求；

• 動態系列：世界領先的動態分布式布里淵光纖溫度和應變分析儀，可實現長達2km的分布式動態監測，響應頻率最高可達500Hz。該產品可應用于土木工程的振動監測、動態監測、抗震監測。

長飛分布式光纖應力應變監測系統在結構探傷、邊坡監測、地質沉降、覆冰監測等多個領域得到應用。

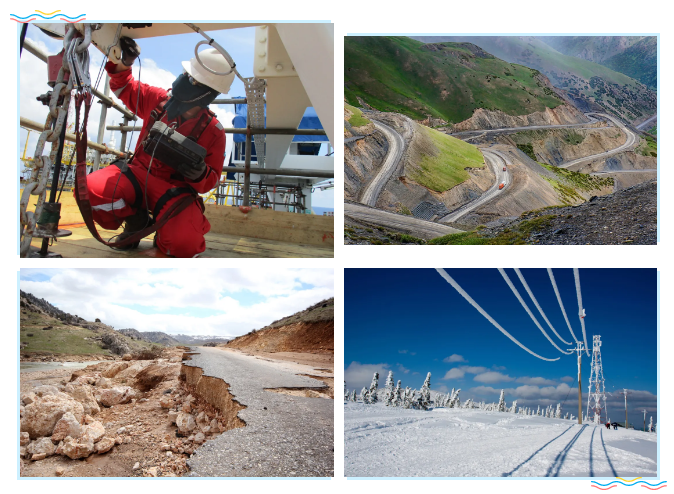

主要應用領域

典型案例

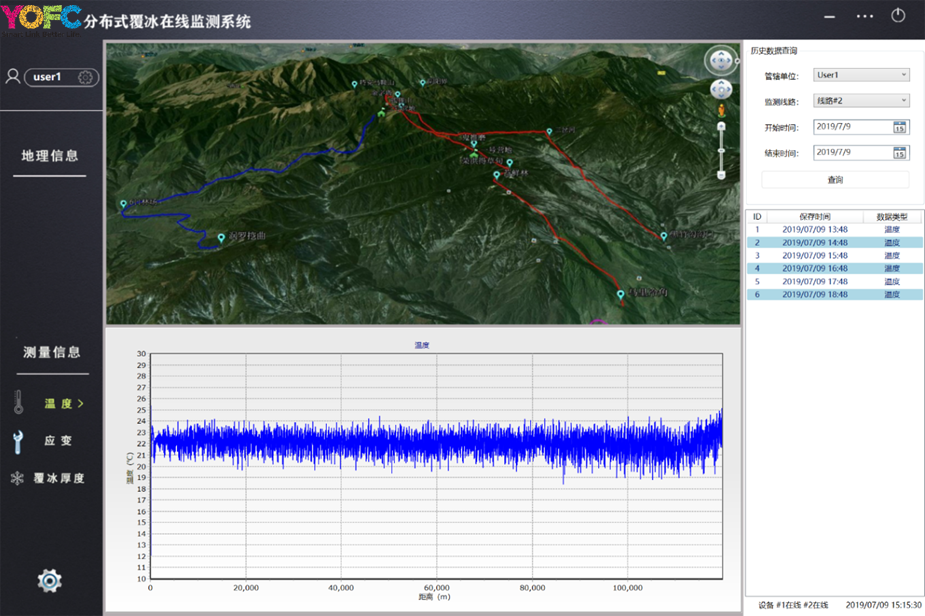

• 國家電網覆冰監測：本項目采用長距離布里淵設備，在國家電網某線路進行覆冰測試，結合長飛覆冰解調算法，可提供線路檔距信息、溫度信息、覆冰信息，可對高壓線路覆冰實現長距離高精度實時監測。

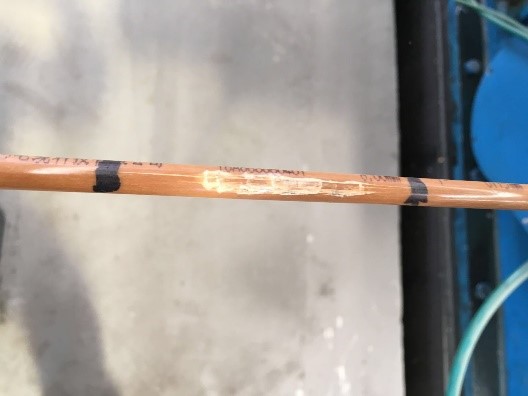

• 某項目復合材料損傷監測：復合材料的損傷探測要求空間分辨率高，且傳感單元可嵌入至復合材料中，而傳統手段難以實現有效探測。本項目采用高精度系列（2cm空間分辨率）的BOTDA主機，將特種光纖嵌入到待測復合材料中，可對砸傷和鋸傷做出精準響應，能有效地對材料損傷進行判斷。

未來，秉承“智慧聯接  美好生活”的使命，長飛公司將始終以“客戶 責任 創新 共贏”為核心價值觀，繼續深入探索相關多元化業務發展，推動光纖應用技術進步，讓傳感更精確，控制更智能，生活更美好。
